Cięcie laserowe
Systemy laserów CO₂ i światłowodowych dla krawędzi wolnych od zadziorów oraz dokładność wymiarową ±0,05 mm na stali, aluminium i miedzi.

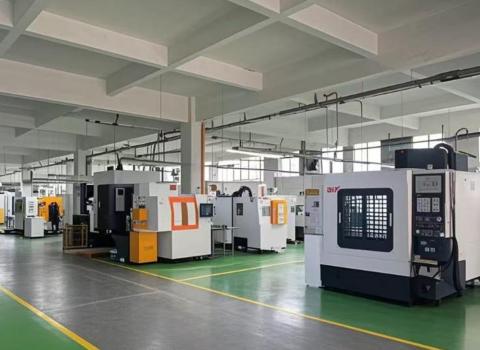

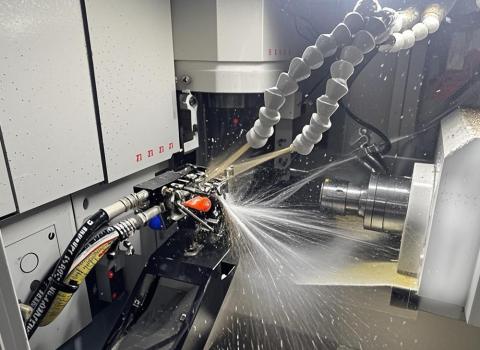

Obróbka precyzyjna wykorzystuje komputerowe maszyny sterowania numerycznego (CNC) do cięcia, frezowania i wiercenia materiałów metalowych lub niemetalowych. Umożliwia produkcję złożonych powierzchni i elementów o wysokiej precyzji z wysokim stopniem automatyzacji, dokładności i efektywności.
1Set

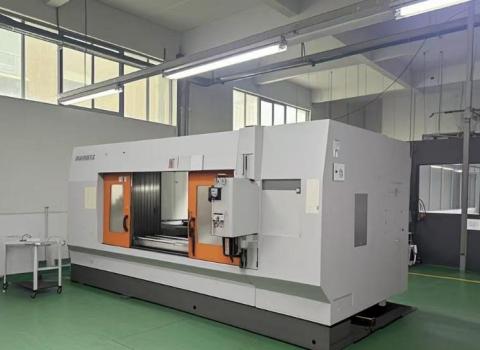

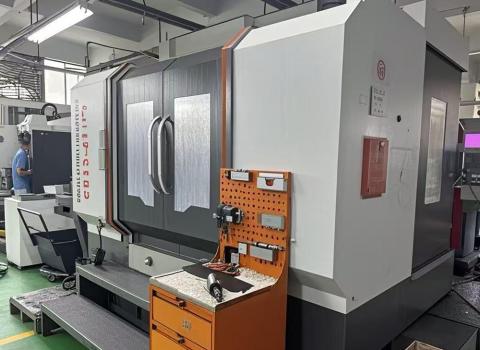

Centra obróbcze 5-osiowe
2Set
Centra obróbki 4-osiowe
2Set

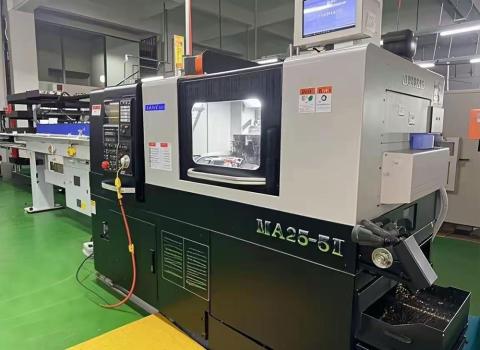

Tokarki CNC
11Set
CNC
| Specyfikacja urządzenia | |
| Centra obróbcze 5-osiowe | φ2-φ26 |
| Centra obróbki 4-osiowe | φ2-φ20 |
| Tokarki CNC | φ200 |
| CNC | 2050mmX500mmX400mm |
| Centra CNC z 5 ścianami | 1000mmX500mmX400mm |
Precyzyjne wyroby z blachy są to komponenty wytwarzane z cienkich blach metalowych — zazwyczaj o grubości od 0,5 mm do 20 mm — poprzez kontrolowane procesy produkcyjne, w tym cięcie laserowe, dziurkowanie CNC, hamowanie prasowe, spawanie i wykańczanie powierzchni. Termin "precyzja" oznacza ścisłe tolerancje wymiarowe (zwykle ±0,05 mm do ±0,1 mm), spójną powtarzalność oraz czystą jakość powierzchni, od których zależą procesy montażu w dalszej fazie.
W Zhejiang Jiafeng produkujemy Precyzyjne wyroby z blachy wykorzystując 5-osiowe centra obróbki, tokarki CNC oraz wieloosiowe frezarki, co umożliwia złożone geometrie, których tradycyjne wytwarzanie nie jest w stanie osiągnąć. Każdy produkt opuszcza naszą fabrykę jako certyfikowany i gotowy do integracji.
Wybór odpowiedniego materiału to najważniejsza decyzja w precyzyjnym wytwarzaniu blachy. Poniższa tabela porównuje najczęściej przetwarzane przez nas materiały, pomagając dopasować wymagania mechaniczne do Twojej aplikacji.
| Materiał | Wytrzymałość na rozciąganie | Odporność na korozję | Waga | Typowe wykończenie | Najlepsze dla |
|---|---|---|---|---|---|
| Stal nierdzewna 304 | 515–720 MPa | Świetnie | Heavy | Szczotkowana, wypolerowana, pasywowana | Sprzęt żywnościowy, medyczny, wybiegi |
| Stal nierdzewna 316 | 485–690 MPa | Superior (Mo dodany) | Heavy | Elektropolerowanie, szczotkowanie | Marina, chemia, farmacja |
| Stal walcowana na zimno (SPCC) | 270–370 MPa | Niskie (wymaga powłoki) | Heavy | Malowanie proszkowe, malowanie, cynkowanie | Panele konstrukcyjne, podwozie, uchwyty |
| Stal ocynkowana (GI) | 270–370 MPa | Dobrze | Heavy | Powłoka proszkowa, podkład | Zewnętrzne obudowa, komponenty HVAC |
| Aluminium 5052 | 195–260 MPa | Bardzo dobrze | Światło | Anonizacja, powłoka proszkowa | Panele lotnicze, elektronika, transport |
| Aluminium 6061 | 276–310 MPa | Dobrze | Światło | Awidacja, lakier bezbarwny | Obróbki elementów konstrukcyjnych, radiatorów |
| Miedziany C110 | 220–250 MPa | Umiarkowany | Heavy | Blachowanie cyny, pasywacja | Szyny szynowe, styki elektryczne, wymienniki ciepła |
* Wartości są rozpędami wskazującymi; Ostateczne parametry zależą od grubości, odpuchnienia i metody obróbki.
Jiafeng prowadzi nowoczesny warsztat CNC specjalnie przystosowany do Precyzyjne wyroby z blachy. Poniżej znajduje się techniczne podsumowanie naszego kluczowego sprzętu z osiągalnymi zakresami tolerancji.
| Typ wyposażenia | Qty | Dział roboczy | Tolerancja pozycyjna | Odpowiednie materiały |
|---|---|---|---|---|
| Centrum obróbki 5-osiowe | 1 | φ2 – φ26 mm | ±0,005 mm | Stal, aluminium, miedź, tytan |
| Centrum obróbcze 4-osiowe | 2 | φ2 – φ20 mm | ±0,008 mm | Stal, aluminium, tworzywa sztuczne |
| Tokarka CNC | 2 | Do φ200 mm | ±0,01 mm | Stal, stal nierdzewna, aluminium |
| Centrum frezarki CNC | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Wszystkie metale, kompozyty |
| Centrum CNC 5-Face | — | 1000 × 500 × 400 mm | ±0,01 mm | Stal, aluminium, invar |
| Cięcie laserem światłowodowo | — | Stal do 20 mm | ±0,05 mm | Stal węglowa, SS, aluminium, miedź |
| Hamulce tłoczące CNC | — | Długość do 3200 mm | ±0,3° kąta zgięcia | Stal, aluminium, ocynkowanie |
Pokazane tolerancje są osiągalne w normalnych warunkach produkcji. Dostępne są bardziej precyzyjne tolerancje na życzenie dla zastosowań krytycznych.
Właściwa obróbka powierzchni wydłuża żywotność produktu, spełnia wymogi regulacyjne i zapewnia Twoje Precyzyjne wyroby z blachy Wygląd, którego wymaga Twój rynek.
| Typ wykończenia | Proces | Grubość (μm) | Ochrona przed korozją | Opcje kolorystyczne | Typowe zastosowania |
|---|---|---|---|---|---|
| Powłoka proszkowa | Elektrostatyczny spray + utwardzanie w piekarniku | 60–120 | ★★★★☆ | RAL / customy | Obudowy, szafy, podwozia |
| Anodowanie (typ II) | Utlenianie elektrochemiczne | 5–25 | ★★★☆☆ | Przezroczysty,, złoty, niestandardowy | Aluminiowe obudowy i panele |
| Anodowanie twarde (typ III) | Anodising wysokiego prądu | 25–80 | ★★★★★ | Naturalny, | Lotnictwo, obrona, powierzchnie zużycia |
| Powłoka cynkowa | Galwanizacja | 5–25 | ★★★☆☆ | Przezroczysty, żółty chromian | Elementy mocujące, uchwyty, złącza |
| Nikiel bezelektrotyczny | Depozycja chemiczna | 5–50 | ★★★★☆ | Jasne srebro | Części precyzyjne, osłony EMC |
| Pasywacja | Kąpiel kwasowa (cytrynowa / azotowa) | — | ★★★★★ | Natural SS | Części medyczne, spożywcze SS |
| Szczotkowanie + przezroczysty lakier | Taśma ścierna + lakier | 5–15 | ★★☆☆☆ | Naturalne / satynowe | Elektronika konsumencka, panele dekoracyjne |
★ Oceny wskazują względny poziom ochrony przed korozją przy równoważnych warunkach narażenia. Rzeczywista wydajność zależy od materiału bazowego i środowiska operacyjnego.
Uporządkowany, udokumentowany przepływ pracy zapewnia, że każde zamówienie — od pojedynczego prototypu po serię składającą się ze 100 000 sztuk — spełnia specyfikację i jest dostarczane na czas.
Nasze możliwości produkcyjne obejmują szeroki zakres sektorów, gdzie dokładność wymiarowa, niezawodność i jakość powierzchni są niepodważalne.
| Przemysł | Odpowiednie standardy | Typowe typy produktów |
|---|---|---|
| Elektronika / Telekomunikacja | IPC-A-600, RoHS, REACH | Obudowy, osłony EMC, obudowy PCB, szafy rackowe |
| Urządzenia medyczne | ISO 13485, FDA 21 CFR | Obudowy sprzętu chirurgicznego, sterylne tacy, panele przyrządów |
| Motoryzacja | IATF 16949, PPAP | Uchwyty, osłony termiczne, obudowy baterii, ramy konstrukcyjne |
| Lotnictwo | AS9100, NADCAP | Panele konstrukcyjne, drzwi dostępowe, kanały, uchwyty |
| Energia / Moc | IEC 61439, UL 508A | Obudowy przełączników, obudowy inwerterów, zarządzanie kablami |
